Кафедра общей и прикладной геофизики

Курсовая работа

по геофизическим исследованиям скважин

тема:

“Исследование влияния эргономических факторов геофизической аппаратуры на показатели качества ГИС”

Выполнила: Кузнецова А.О. гр. 4151
Проверил: проф. Неретин В.Д.

Дубна, 2005


Содержание

Введение

Основная часть

Что такое эргономика

ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ ДЛЯ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН.

1. ОСНОВНЫЕ ЗАДАЧИ И ФУНКЦИИ КОМПЫОТЕРИЗИРОВАННЫХ ИССЛЕДОВАНИЙ СКВАЖИН ПРИБОРАМИ НА КАБЕЛЕ

2. ЦИФРОВЫЕ И ПРОГРАММНО-УПРАВЛЯЕМЫЕ ПРОМЫСЛОВО-ГЕОФИЗИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ ЛАБОРАТОРИИ И СТАНЦИИ

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ЭФФЕКТИВНОСТИ РЕГИСТРИРУЮЩИХ СИСТЕМ ГИС

Эргономика рабочего места при работе с компьютером

Заключение

Список литературы




Введение

Геофизические исследования скважин (ГИС) являются областью прикладной геофизики, в которой современные физические методы исследования вещества используются для геологического изучения разрезов пройденных скважинами, выявления и оценки запасов полезных ископаемых, получение информации о ходе разработке месторождений и о техническом состоянии скважин.

В последние годы значительно увеличились глубины скважин и соответственно усложнились условия их проходки. Это потребовало создание новых высокопроизводительных приборов и аппаратуры на основе достижений электронной техники и широкого внедрения обработки данных на ЭВМ. Но создание новых комплексов по сбору и обработке данных не устранило проблему получения качественных результатов при проведении исследований в скважинах.

В данном курсовом проекте были рассмотрены некоторые эргономические факторы геофизической аппаратуры, которые непосредственно влияют на качество и эффективность проведения ГИС.


Основная часть

Что такое эргономика

Эргономика (от греч. “эрго” – работаю и “номос” – правило, закон.) представляет собой одну из самых молодых дисциплин, которая стала формироваться с конца 40-х годов XX столетия. Эргономика – это научная дисциплина, комплексно изучающая человека (группу людей) в конкретных условиях его (их) трудовой деятельности, связанной с использованием машин или механизмов с целью повышения эффективности функционирования таких систем путем оптимизации средств, условий и процесса труда.

Эргономика является одновременно и исследовательской и проектировочной дисциплиной, так как одной из её задач является разработка методов учета человеческих факторов при проектировании новой и модернизации старой техники и технологии, а также существующих условий труда.

Объектом исследования эргономики является система “человек – машина – среда” (СЧМ). Эргономика рассматривает СЧМ как сложное функционирующее целое, в котором ведущая роль принадлежит человеку. Структурная схема СЧМ приведена на рис.1.

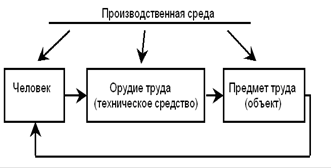

Рис. 1. Структурная схема СЧМ


Предмет эргономики – конкретная трудовая деятельность человека, использующего машины.

Эргономика рассматривает технический и человеческий аспекты в неразрывной связи. Сочетание способностей человека и возможностей машины существенно повышает эффективность функционирования СЧМ. Поэтому решение прикладных проблем эргономики предполагает движение одновременно в двух направлениях – от требований человека к машине и условиям ее функционирования и, наоборот – от требований машины и условий ее функционирования к человеку. Оптимальные решения находятся, как правило, на пересечении этих направлений. Тем самым эргономика решает задачи рациональной организации деятельности людей в СЧМ, целесообразного распределения функций между человеком и машиной.

Следует особо подчеркнуть, что эргономика изучает определенные свойства СЧМ, которые получили название человеческих факторов. Они представляют собой интегральные характеристики связи человека и машины, проявляющиеся в конкретных условиях их взаимодействия при функционировании системы.

Знание человеческих факторов позволяет формулировать требования к профессиональному отбору и обучению персонала, техническим средствам подготовки, согласованию внешних средств трудовой деятельности и способов ее осуществления. Увеличивается роль человеческих, факторов применительно к задачам проектирования, создания и использования технически сложных изделий культурно-бытового назначения (радиоаппаратура, магнитофоны, телевизионная техника и др.).

Человеческие факторы всесторонне проявляются и фиксируются в такой целостной эргономической характеристике СЧМ, как эргономичность.

Под эргономичностью понимают свойство техники изменять эффективность трудовой деятельности в СЧМ в зависимости от степени ее соответствия физическим, биологическим и психическим свойствам человека. Эргономичность формируется на базе таких свойств техники, как управляемость, обслуживаемость, освояемость и обитаемость.

Управляемость – свойство техники изменять эффективность выполнения человеком основной и вспомогательной работы при обеспечении необходимых технологических операций над предметом труда.

Обслуживаемость – свойство техники изменять эффективность выполнения человеком трудовых операций по приведению техники в состояние готовности к функционированию и поддержанию этого состояния во времени.

Освояемость – характеризует эффективность приспособления техники к быстрому и качественному овладению техникой техническим и управляющим персоналом.

Обитаемость – эргономическое свойство техники, приближающее условия её функционирования к оптимальным биологическим параметрам внешней среды, при которых работающему человеку обеспечивается нормальное развитие, хорошее здоровье и высокая работоспособность.

Качественными показателями эргономичности являются:

·  по управляемости:

-   среднее время или коэффициент занятости человека-оператора выполнением определенной единицы технологического процесса;

-   вероятность выполнения человеком-оператором единицы технологического процесса с заданным качеством;

-   производительность или норма времени на единицу труда;

·  по обслуживаемости:

-   среднее оперативное время занятия человека подготовкой техники к её применению;

-   среднее оперативное время занятостью восстановлением или профилактикой техники;

·  по освояемости:

-   среднее календарное время профессиональной подготовки человека-оператора;

-   уровень квалификации человека, необходимый для обслуживания техники.

Говоря о задачах эргономики, необходимо вести речь о комплексе задач, стоящих перед эргономикой и решаемых ею.

Одной из важнейших задач эргономики является оптимизация условий труда, для чего изучаются возможности и особенности различных категорий индивидов с целью учета полученных результатов при проектировании оборудования рабочих мест. В том числе эргономика приобретает все большее значение и в решении комплексной проблемы реабилитации лиц, в той или иной мере утративших работоспособность.

С этой же целью в эргономике изучаются психофизические возможности и особенности людей пожилого возраста. Таким образом, эргономика создает научную базу для решения важной социальной проблемы по вовлечению в производительный труд указанной части населения.

Эргономика призвана решать ряд проблем, связанных с оценкой точности, надежности и стабильности работы, влияния психической напряженности, утомления, эмоциональных факторов и особенностей нервно-психической организации оператора на эффективность его деятельности в СЧМ.

Большое значение имеет создание эргономического обеспечения научной организации и безопасных условий труда. С этой целью должна производиться разработка эргономических норм и требований, а также эргономической оценки качества промышленной продукции.

Эргономика должна решать также ряд задач методологического характера. Это связано с тем, что она как наука находится в стадии становления, активного развертывания исследований. Разработка методологических проблем способствует построению теории эргономики и тем самым, обогащает практику конкретных исследований.

Выявление направлений исследований и круга решаемых задач позволяет сформулировать общую цель или главную задачу эргономики. Главная цель эргономики формулируется как единство трех аспектов исследования и проектирования:

1) повышение эффективности деятельности и соответственно функционирования человеко-машинных систем;

2) охраны здоровья людей;

3) всестороннего развития личности людей, участвующих в трудовом процессе. Принятие тезиса о триедином характере главной цели эргономики позволяет избежать отрыва эргономических исследований от конкретных задач развития производства.

Можно сформулировать и основные задачи эргономических разработок, реализуемые при решении любой эргономической задачи.

1.  Анализ и синтез деятельности оператора в СЧМ. В процессе анализа изучается структура деятельности оператора, выявляются цели, мотивы и способы выполнения трудовой деятельности, рассматриваются возможные режимы работы и оценивается их влияние на результаты труда. На основании этих исследований определяются необходимые требования к характеристикам человека – оператора.

2.  Изучается комплекс эргономических свойств (характеристик) человека – оператора. Исследуется работа органов чувств человека, его центральной нервной системы, моторно-двигательного аппарата и т.д. Причем рассматриваются только оптимальные значения этих характеристик, а не экстремальные.

3.  Организация рабочего места оператора с учетом комплекса его эргономических свойств, определенных ранее. Разрабатываются требования, предъявляемые к рабочему месту в целом и к отдельным его элементам, с целью обеспечения максимальных удобств и эффективности работы.

4.  Профессиональная подготовка операторов, включающая в себя профотбор, профобучение, тренировку и формирование коллективов.

5.  Эргономическое проектирование и оценка СЧМ.

6.  Определение экономического эффекта эргономического обеспечения.


ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ ДЛЯ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН

1. ОСНОВНЫЕ ЗАДАЧИ И ФУНКЦИИ КОМПЬЮТЕРИЗИРОВАННЫХ ИССЛЕДОВАНИЙ СКВАЖИН ПРИБОРАМИ НА КАБЕЛЕ

Начавшаяся компьютеризация ГИС, создание полных компьютерных технологий, цифровая передача и обработка данных преследуют решение нескольких основных информационных и экономических задач:

1) повышение достоверности первичной информации за счет ее оцифровки непосредственно в местах получения (скважинных приборах), передачи без искажений по линиям связи, цифровой обработки и регистрации;

2) повышение точности определения геологических параметров и технического состояния скважин вследствие совмещения измерений разнотипными скважинными приборами в единых скважинных условиях;

3) учет влияния геолого-технических условий исследований в процессе измерений;

4) проведение оперативной комплексной обработки информации в режиме реального времени с различными средствами и процедурами контроля качества первичных данных;

5) проведение глубокой многопараметровой комплексной интерпретации геофизических и геологических данных в стационарных условиях с построением трехмерных моделей коллекторов и залежей;

6) сокращения времени непроизводительного простоя скважин и принятия управляющих решений;

7) быстрый и облегченный обмен данными с другими информационно-измерительными системами.

Обязательными составными элементами СГИИС для исследования приборами на кабеле являются:

1) цифровые многозондовые скважинные приборы с управляемыми режимами измерений, работающие в комбинированных сборках (агрегатируемые);

2) цифровая телеметрия, обеспечивающая асинхронный доступ к данным каждого измерительного зонда и управляющим элементам прибора;

3) цифровая компьютеризированная лаборатория, включающая средства сбора цифровой и аналоговой информации от скважинных приборов, спускоподъемного и вспомогательного оборудования и управления их работой, средства регистрации, визуализации, обработки, хранения и передачи полученной информации, вспомогательные средства, обеспечивающие работоспособность всех систем лаборатории (станции), диагностику и контроль их состояния, средства резервирования;

4) спускоподъемное оборудование, работающее в автоматическом или полуавтоматическом режиме;

5) программно-методическое обеспечение калибровки и тестирования приборов, проведения измерений, обработки, хранения и передачи информации, диагностики и контроля их состояния составных частей информационно-измерительного комплекса и программного обеспечения.

Компьютеризированная информационная технология геофизических исследований скважин содержит следующие этапы:

·  получение задания на проведение исследований;

·  выбор методики и технических средств для исследований;

·  подготовка технических средств к исследованиям;

·  проведение исследований и оформление промежуточного результата;

·  обработка результатов исследований, представление материалов заказчику в соответствующей форме;

·  выдача заключения.

Каждому из этих этапов соответствует определенный регламент работ, который должен быть выполнен на основе существующих или вновь созданных методик работ, а каждое рабочее место специалиста, выполняющего тот или иной этап, необходимо оснастить соответствующими техническими средствами и программно-методическим обеспечением. В общем виде СГИИС состоит из комплекса средств получений геофизической информации на скважине и ряда автоматизированных рабочих мест специалистов на базе ПК (АРМ геолога. АРМ геофизика-интерпретатора, АРМ метролога и т.д.), которые должны быть объединены в единую интегрированную информационную систему промыслово-геофизического предприятия.

Центральным звеном этой системы является информационно-измерительная система геофизических исследований скважин (СГИИС), которая включает в себя набор технических средств (скважинные приборы, геофизическая лаборатория, подъемник и т.д.) и методическое обеспечение, определяющее регламент работ при каждом виде измерений.

Критерии оценки эффективности применения СГИИС можно найти только на основе системного анализа всей технологии проведения ГИС. Системный анализ предполагает рассмотрение с технологических, программных средств для выполнения определенной задачи, в частности проведения всего комплекса ГИС. Функции, позволяющие поднять производительность и геологическую эффективность системы на качественно новый уровень, имеют самые высокие экспертные весовые оценки, определяющие степень значимости каждой из функций.

2. ЦИФРОВЫЕ И ПРОГРАММНО-УПРАВЛЯЕМЫЕ ПРОМЫСЛОВО-ГЕОФИЗИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ ЛАБОРАТОРИИ И СТАНЦИИ



В настоящее время в геофизических производственных организациях РФ и стран СНГ эксплуатируется большое количество промыслово-геофизических лабораторий и станций, оснащенных оборудованием для цифровой регистрации данных ГИС. На базах геофизических предприятий с помощью отдельно выпускаемых регистраторов (МКС-Самотлор, ПВК, Пласт-5, КИУ) была проведена модернизация серийных аналоговых лабораторий ЛКС-7АУ-03.

Перечисленные лаборатории обладают различными функциональными возможностями и по-разному вписываются в полный цикл компьютерной технологии геофизического предприятия.

Вне зависимости от области применения промыслово-геофизической лаборатории (геофизические исследования открытого ствола, обсаженной скважины, контроль за эксплуатацией скважины) промыслово-геофизическая лаборатория состоит из ряда подсистем:

·  сбора геофизической информации;

·  регистрации и визуализации;

·  питания и управления;

·  контроля за спускоподъемными операциями;

·  силового питания.

Подсистема сбора геофизической информации предназначена для выделения и разделения по регистрирующим каналам измерительной информации, поступающей по кабелю от скважинных приборов.

Подсистема регистрации и визуализации включает в себя средства, необходимые для автоматической регистрации получаемых от подсистемы сбора геофизической информации данных, и их визуализацию с целью контроля качества регистрации.

Подсистема питания и управления осуществляет питание скважинных приборов и управление работой исполнительных механизмов (двигателей постоянной и переменного тока, переключателей и т.п.). В качестве источника питания для работы исполнительных механизмов скважинных приборов применяется блок БУСП-М, выходы которого связаны с измерительными панелями этих приборов. При работе с цифровыми связками программно-управляемых скважинных приборов дополнительно вводится блок кабельного интерфейса.

Подсистема силового питания осуществляет питание оборудования лаборатории стабилизированным напряжением промышленной частоты. В случаях работы при больших провалах сетевого питания в состав лаборатории вводится агрегат бесперебойного питания с аккумуляторами.

Подсистема контроля за спускоподъемными операциями предназначена для обеспечения синхронной работы регистрирующих средств лаборатории с движением прибора в скважине и определения параметров этого движения (глубина, скорость, натяжение кабеля).

Техническая оснащенность геофизических партий определяется задачами, решаемыми геофизической службой, и условиями проведения исследований.

Одно из основных требований, предъявляемых к проводимым работам, – это высокая точность измерения изучаемого параметра. По техническим условиям погрешность измерения основных геофизических параметров не должна превышать 5%. В то же время исследования проводятся не в стационарных условиях, а в скважинных, расположенных на значительном удалении от мест базирования геофизической службы. Для современных скважин характерны большие глубины, высокие температуры, ограниченный диаметр. Поэтому вся геофизическая аппаратура должна быть высокоточной, устойчивой к вибрациям и тряске, надежной в работе при значительных перепадах температуры.

Современные геофизические партии оснащены специальными станциями, которые включают: комплект наземной измерительной аппаратуры; скважинные приборы; оборудование, обеспечивающее спуск приборов в скважину и подъем их на поверхность; кабель, на котором производят спуско-подъемные операции и который одновременно служит электрическим каналом связи между наземной аппаратурой и скважинным прибором.

Партия (отряд), проводящая геофизические исследования в скважинах, должна иметь полный комплект оборудования, необходимого для выполнения работ. Все оборудование и аппаратуру станции размещают в кузовах специальных автомашин. Для обслуживания скважин небольшой глубины (до 1500 м) аппаратуру монтируют в кузове одной автомашины, для изучения разрезов глубоких скважин – в кузовах двух автомашин. При этом в одном кузове, который установлен на шасси автомашины повышенной проходимости и называемой самоходным подъемником, монтируется лебедка с кабелем и размещается комплект скважинных приборов. Вся наземная измерительная аппаратура монтируется в кузове, установленном на шасси автомашины-вездехода, и называется автоматической лабораторией.

Для обслуживания скважин, которые бурятся на морском шельфе или в труднодоступных районах, лебедку с кабелем устанавливают непосредственно на скважине. Измерительную аппаратуру (лабораторию) изготовляют в виде отдельных блоков и к месту производства доставляют в контейнерах.

Компьютеризированные каротажные лаборатории подразделяют на:

1.  аналоговые с цифровым или компьютеризированным регистратором, осуществляющие цифровую регистрацию данных от всех типов скважинных приборов через аналоговые (импульсные) выходы наземных панелей этих приборов;

2.  программно-управляемые, работающие с цифровыми программно-управляемыми скважинными приборами и комбинированными сборками этих приборов;

3.  лаборатории с программно-управляемыми средствами демодуляции и декодирования информационных сигналов скважинных приборов, коммутации жил кабеля, источников питания и управления опросом приборов, работающие с аналоговыми приборами без их наземных панелей.

На рис. 2 приведена структурная схема промыслово-геофизической лаборатории, которая в совокупности с набором скважинных приборов, оснащенных индивидуальными системами телеметрии и соответствующими пультами, составляет скважинную геофизическую информационно-измерительную систему.

Переход к машинной обработке результатов ГИС привел к необходимости цифровой регистрации данных. В настоящее время ГИС представляет собой единую технологию цифровой регистрации и компьютеризованной первичной обработки данных. Цифровые лаборатории включают:

·  ЭВМ с определенным типом операционной системы (ОС);

·  систему оцифровки аналоговых и импульсных сигналов;

·  накопители на магнитной ленте (НМЛ) и гибких дисках;

·  программно-методическое обеспечение для взаимодействия с оператором в интерактивном режиме и предварительной обработки данных (включая редактирование данных);

·  систему контроля за условиями проведения измерений (коррекция глубины по магнитным меткам, регистрация натяжения кабеля, измерение давления в скважине, температуры, плотности и проводимости ПЖ).

Рис. 2. Структурная схема аналоговой информационно - измерительной системы


Для поддержания нормальной работоспособности персонала и оборудования лабораторий и станций в их состав включают вспомогательные подсистемы. Подсистема жизнеобеспечения оснащена кондиционером, отопителем и системой наддува воздуха в салоне лаборатории.

КАРАТ-2. Опыт создания компьютеризированных двухуровневых систем типа КИУ позволил быстро провести модернизацию этой системы на основе персонального компьютера IBM-PC/AT. Разработан и выпускается (СКТБ СПТ НПГП ГЕРС, г. Тверь) двухуровневый компьютеризированный регистратор КАРАТ-2 , в котором в качестве нижнего уровня использована микропроцессорная система МПСУ с набором геофизических модулей (УСО). Верхний уровень включает IBM-PC в индивидуальном исполнении. Индустриальное исполнение IBM-PC позволяет использовать его в качестве системного вставного блока в стойке. Системный вставной блок индустриального компьютера выполнен в вибро- и пылезащищенном исполнении (по классу IP-54) и включает в себя пассивную кросс-плату EISA, в которую вставляется процессор и системные контроллеры. Связь с нижним уровнем происходит через специальный шинный адаптер. В системе использован съемный, возимый винчестер (80-120 Мбайт), два гибких диска (3" и 5") и стандартный, специально укрепленный, монитор SVGA, плоттер ЭСПУ-К. Предполагается применять импортный термоплоттер SR-2020 или цветной плоттер.

Программное обеспечение регистратора КАРАТ-2 выполнено в среде MS-DOS и включает в себя базу данных по месторождениям, скважинам, замерам в скважине отдельными приборами. Системное программное обеспечение ГРИС содержит практически все функции, требуемые для современных регистрирующих систем. Информация записывается на диски в международном формате LAS и выводится на плоттере или в формате привычном для российских заказчиков, или в формате фирмы Шлюмберже. Достоинством программного обеспечения является то, что оно позволяет пользователю самостоятельно включать в состав системы любой скважинный прибор. В дальнейшем эта система может развиваться за счет введения в ее состав расширенного комплекса обрабатывающих программ.

Применение цифровых или компьютеризированных регистраторов не изменило структуру геофизической лаборатории. Произошла замена аналогового регистратора, что привело к повышению качества работ и ее производительности. В то же время в лаборатории остался весь набор геофизических пультов, осуществляющих связь со скважинными приборами как по цепям питания и управления, так и по информационным сигналам.

Технология работы оператора на скважине практически не претерпела изменений. Как и прежде, остались операции ручной настройки пультов, калибровки скважинных приборов. Появление в лаборатории компьютера, даже очень мощного, никак не повлияло на сам процесс измерений, так как он определяется структурой измерительной схемы скважинного прибора в совокупности с его индивидуальным измерительным пультом. Цифровой или компьютеризированный регистратор позволяет в той или иной степени автоматизировать процесс цифровой регистрации и осуществлять контроль качества: визуально – на экране монитора в процессе, исследований, количественно - после предварительной обработки.

Если рассматривать геофизическую лабораторию с позиции теории измерительных систем, то агрегатирование в этой системе происходит на уровне выходов измерительных пультов. Только на этом конструктивном и информационном срезе возможны замена одного метода измерений на другой и расширение комплекса применяемых методов ГИС.

Современные лаборатории автоматических станций обеспечивают регистрацию всех геофизических параметров, измеряемых в скважине. Например, компьютеризированный регистратор КАРАТ-2 позволяет пользователю самостоятельно включать в состав системы любой скважинный прибор и имеет несколько носителей магнитной записи.

В состав станций включен подъемник, представляющий собой самоходную установку, смонтированную в специальном металлическом кузове на шасси автомобиля повышенной проходимости.

Спуск и подъем приборов осуществляют с помощью лебедки, установленной в кузове подъемника, на барабан которой намотан кабель. Барабан лебедки выполнен из немагнитного материала. Он имеет радиальное отверстие, через которое пропускается кабель для геофизических работ. Броня кабеля в большинстве подъемников крепится на оси барабана. Токоведущие жилы кабеля подсоединяются к коллектору. Выбор автомашины, емкость лебедки и ее конструктивные особенности определяются глубиной исследования и типом кабеля.

Кузов подъемника (рис. 3) разделен на два отделения. Передняя часть, примыкающая к кабине автомобиля, отведена под кабину лебедчика. Здесь установлен пульт управления лебедкой 7, контрольные приборы, силовой блок энергопитания, дублеры рычагов управления автомашины 4, рычаги управления лебедкой 5 и 6. Во втором отделении установлена лебедка с кабелем 8. При необходимости в нем могут быть размещены бензоэлектрический агрегат или стационарный контейнер для транспортировки источников радиоактивного излучения. Здесь же перевозят грузы, скважинные приборы, блок-балансы.

Рис. 3. Схема размещения в самоходном подъемнике

Тяговое усилие на барабан лебедки передается от двигателя автомобиля через механизм сцепления и коробку отбора мощности, карданную передачу, двухскоростной редуктор и двухрядную цепь.

Изменение скорости движения кабеля и величины тягового усилия осуществляется регулированием числа оборотов двигателя, переключением передаточных отношений в коробке передач автомобиля и в двухскоростном редукторе. Для плавного спуска кабеля и установки его на заданной глубине лебедка снабжена ленточным тормозом с ручным и пневматическим управлением. Лебедка оборудована полуавтоматическим кабелеукладчиком и маслонаполненным коллектором с металлическими щетками для соединения жил кабеля со схемой лаборатории.

В кабине лебедчика в подъемнике установлены приборы для измерения скорости движения и натяжения кабеля, глубины спуска прибора, световой сигнализации и двусторонней переговорной связи со скважиной и лабораторией, приборы для освещения кузова и устья скважины.

Рис. 4. Подъемник каротажный самоходный ПКС-8 на базе автомобиля Урал 532321

Комплексирование скважинной аппаратуры, т.е. выполнение за один спуско-подъем многопараметровых измерений, повышает геологическую эффективность ГИС, так как вследствие нахождения приборов в скважине одновременно в одинаковых условиях при совместной обработке результаты получаются более достоверными.

Реализовать это преимущество возможно, если для всего парка скважинных приборов применять единую систему телеметрии, а скважинные приборы выполнять "проходными" (т.е. жилы кабеля проходят транзитом через весь скважинный прибор) для подключения, следующего прибора. Каждый скважинный прибор должен иметь свой АЦП и свой модулятор-демодулятор (модем) для подключений к жилам кабеля. Объединение нескольких скважинных приборов единым магистральным интерфейсом (например, на основе стандарта "Манчестер-II" и стандарта M1L-1553B) позволяет агрегатировать измерительные средства системы на новом конструктивном и информационном срезе – на уровне кабельного канала связи. Тем самым упрощается структура геофизической лаборатории, так как отпадает необходимость в геофизических измерительных пультах. Эти сложные устройства заменяются модулем связи с телеметрией скважинных приборов (модемом), который может быть вставлен непосредственно в микро-ЭВМ регистратора.

Объединение разнородных, с точки зрения измеряемых физических полей и объемов информационных потоков, скважинных приборов в единую сборку ставит задачу организации приема от них информации. Выполнение этой задачи возлагается на микро-ЭВМ регистратора, который в этом случае становится центральным управляющим звеном информационно-измерительной системы. Управляющая ЭВМ через модем подает запрос к скважинному прибору, а выбранный скважинный прибор в ответ на запрос передает необходимые данные, которые регистрируются на винчестер и используются для визуализации и последующей обработки.


СРАВНИТЕЛЬНЫЙ АНАЛИЗ ЭФФЕКТИВНОСТИ РЕГИСТРИРУЮЩИХ СИСТЕМ ГИС

Сравнение российских СГИИС с аналогичными системами, применяемыми передовыми зарубежными фирмами:

1. Промыслово-геофизические лаборатории наиболее передовых зарубежных фирм (Schlumbergcr, CGG) включают в свои состав не систему регистрации и визуализации, как в рос­сийских промыслово-геофизических лабораториях, а систему управления и обработки, состоящую из двух рабочих мест: места оператора и места геофизика-интерпретатора. Технически эти места выполнены идентично с применением одного и того же оборудования. Центральные процессоры рабочих мест связаны между собой, как правило, по сетевому интерфейсу типа Ethernet. Это позволяет решить две задачи. Во-первых, обеспечить 100%-ное резервирование в случае выхода из строя одного из рабочих мест. Во-вторых, обеспечить параллельную работу по регистрации и обработке.

2. Центральный процессор системы управления измерениями осуществляет управление и контроль за работой не только скважинных приборов, но и всех остальных подсистем промыслово-геофизической лаборатории. В промыслово-геофизических лабораториях фирм "Schlumberger", CGG, "Halliburton" имеются специальные технологические мониторы для отображения параметров условий измерений и состояния системы.

3. Контроль за спускоподъемными операциями проводится не только с помощью наземного оборудования, но и с помощью специального технологического модуля, входящего в состав цифровой сборки скважинных приборов, осуществляющего контроль за движением приборов в скважине и условиями измерений.

4. Переход фирмы "Schlumberger" к представлению материалов в виде псевдотрехмерная образов скважины (imaging) требует наличия на борту цветного плоттера.

5. Технические средства и программно-методическое обеспечение вышеперечисленных фирм позволяет проводить весь комплекс работ в открытом стволе, контроль техсостояния обсаженных скважин и их эксплуатации, а также прострелочно-взрывные работы и скважинную сейсмику.

Российские промыслово-геофизические лаборатории выполнены в настоящее время на базе старых аналоговых лабораторий типа ЛКС-7АУ-03, в состав которых вводится цифровой регистратор. Наиболее близко к зарубежным системам приближается система КАРАТ-2, которая имеет в своем составе цифровые сборки для работы в открытом стволе и развитую систему оперативной геофизической обработки на борту лаборатории. В ней отсутствуют системы контроля за состоянием остальных подсистем промыслово-геофизической лаборатории и условий проведения ГИС.


Эргономика рабочего места при работе с комп’ютером

Создается впечатление, что такие столы вовсе не предназначены для живого человека, тем более такого, который вынужден долгие часы просиживать за работой. С комфортом располагаются на нем исключительно ПК и периферия.

Одной из основных задач эргономики является организация рабочего места оператора с целью повышения качества ГИС и снижения влияния нагрузок на организм человека.

Скудость моделей компьютерных столов в отечественных мебельных магазинах просто удивляет – там представлены либо стандартные столы для офиса, на которых не предусмотрено место для компьютера и периферии, либо компьютерная стойка, «не предполагающая» пользователя. Впрочем, о нем, как обычно, никто и не подумал – главное, чтобы компьютеру было удобно.

Давайте разберемся, каким, как правило, бывает рабочее место, и каким оно должно быть, чтобы работать на нем было удобно и приятно. Чаще всего оно представляет собой заставленную различными периферийными устройствами, заваленную справочной литературой и прочими, не всегда нужными мелочами некую конструкцию, именуемую почему-то «компьютерным столом».

Создавая удобства для «Ее Величества Клавиатуры», можно впоследствии оказать медвежью услугу тем, кто с ней работает

«А на чем же лучше всего сочетать длительные компьютерные и письменные работы?» – возникает естественный вопрос. Ответ на него таков: в основном пригодность и функциональность любого стола определяет его рабочая зона. Та часть столешницы, до которой работающий человек дотягивается рукой с прижатым к туловищу локтем, считается ближней зоной охвата, а то место, куда он может дотянуться, полностью выпрямив руку, – границей дальней зоны.

Любому прямо сидящему за столом человеку бывает необходимо дотянуться до какой-либо его точки, что, видимо, реально сделать, увы, только в двух случаях: вы либо выращены в военной лаборатории из пробирки, либо столешница будет определенным образом «окружать» вас. Кроме того, очень важно правильно установить монитор, соблюдая следующие требования:

·  дисплей должен стоять точно напротив пользователя, на уровне его глаз и на расстоянии вытянутой руки.

·  перед экраном должно хватать места для клавиатуры (в соответствии с правилами грамотной посадки при слепом десятипальцевом методе печати), а если нужно, то для бумаг и книг.

Это значит, что монитор должен находиться в самой широкой части стола.

Кроме того, не стоит упускать из виду критерий общей рабочей площади, доведенный до абсурда любителями «подставок для компьютеров». И стационарный ПК, и стол для него не автономны и конструктивно никогда не будут завершены. Рабочее место – это не стол с компьютером, и не следует об этом забывать.

Площадь, занимаемая столом, и площадь, отведенная под рабочее место, имеют совершенно разную величину, и именно первая должна «стремиться» ко второй, а не наоборот, как это зачастую бывает

От правильного расположения монитора будет зависеть то, насколько часто вам придется посещать окулиста

Итак, обобщив все высказанные соображения, в качестве практически идеального рабочего места можно представить себе некую угловую структуру с передним краем в форме лекала. Общая занимаемая ею площадь оптимальна, если ее установить в углу, а «мертвое», недоступное пространство занять монитором. Его сглаженный полукруглый передний край образует дугу вокруг пользователя, обеспечивая оптимальную зону доступа.


Заключение

Несмотря на интенсивное внедрение компьютерных технологий в ГИС, человек все же выполняет достаточно большой объем работ, поэтому необходимо уделять большое внимание оснащению рабочего места специалиста соответствующими техническими средствами и следить за правильной организацией рабочих мест. Соблюдая определенные правила при проектировании АРМ можно поднять производительность труда, а так же качество ГИС на новый уровень. Также для поддержания нормальной работоспособности персонала и оборудования лабораторий и станций в их состав необходимо включать вспомогательные подсистемы, такие как подсистема жизнеобеспечения, оснащенная кондиционером, отопительной системой и системой наддува воздуха.

Так же большое внимание следует уделять и разработке нового оборудования, так как это так же влияет на качество проведения исследований. Например, программный комплекс КАРАТ-2 дает пользователю возможность самостоятельно включать в состав системы любой скважинный прибор, а комплексирование скважинной аппаратуры повышает геологическую эффективность ГИС.

Хотя эргономика и не является технической наукой, однако при учете эргономических норм и требований, а также эргономической оценки качества промышленной продукции можно повысить качество проводимых исследований в геофизике.


Список литературы

1. Добрынин В.М., Вендельштейн Б.Ю., Резванов Р.А., Африкян А.Н.,: Геофизические исследования скважин: Учеб. Для вузов. Под ред. д. г.-м. н. В.М. Добрынина, к. т. н. Н.Е. Лазуткиной – М.: ФГУП Издательство “Нефть и газ” РГУ нефти и газа им. И.М. Губкина, 2004. – 400с. Илл.;

2. Комаров С.Г.: Геофизические методы исследований скважин;

3. Розенблат В.В.: Общие основы физиологии труда и эргономики.
