Курсовая работа: Редуктор для привода ленточного транспортера


Курсовая работа: Редуктор для привода ленточного транспортера

Федеральное агентство по образованию Российской Федерации Государственное образовательное учреждение среднего профессионального

«Новотроицкий политехнический колледж»

Редуктор для привода ленточного транспортера

Пояснительная записка

К курсовому проекту по дисциплине:

Техническая механика

КП 150803.12.00.00 ПЗ

Руководитель проекта

Сирченко Н.В.

Разработал

студент группы 208-МГ

Падалко С.С.

2010


Содержание

Введение

I. Общая часть
1. Краткое описание работы привода

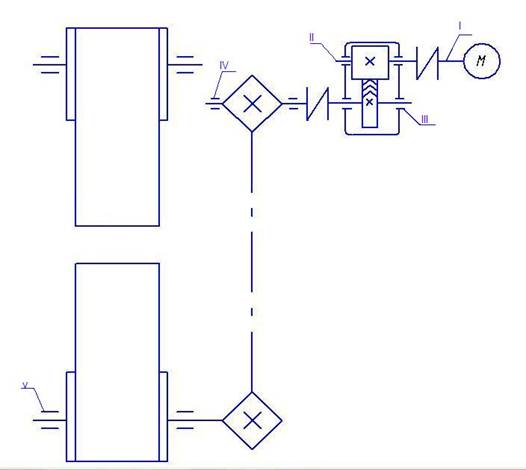

1.1 Кинематическая схема привода
2. Специальная часть
2.1 Выбор электродвигателя, кинематический и силовой расчет привода
2.2 Расчет передачи редуктора на контактную выносливость
2.3 Предварительный расчет валов редуктора
2.4 Определение конструктивных размеров зубчатой пары, крышки и корпуса
2.5 Проверка долговечности подшипников
2.6 Подбор и расчет шпонок
2.7 Уточненный расчет валов
2.8 Подборка и расчет муфт
2.9 Выбор сорта масла
2.10 Сборка редуктора
Литература
Приложение А Задание на курсовое проектирование
Приложение Б Компоновка редуктора

Введение

Цель курсового проектирования – систематизировать, закрепить, расширить теоретические знания, а также развить расчетно-графические навыки студентов. Основные требования, предъявляемые к создаваемой машине: высокая производительность, надежность, технологичность, минимальные габариты и масса, удобство в эксплуатации и экономичность. В проектируемом редукторе используются зубчатые передачи.

Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для передачи мощности от двигателя к рабочей машине. Назначение редуктора – понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с валом ведущим. Данный тип механизма является одним из самых распространенных в технике и комплекс расчетов, необходимый для обоснования его конструкции, охватывает многие разделы учебного курса: теоретическую механику, сопротивление материалов, теплотехнику, метрологию и пр. Поэтому грамотный расчет редуктора обеспечивает получение значительного опыта в проектировании механизмов и машин и применении полученных при обучении знаний на практике.


1. Краткое описание работы привода

В проекте необходимо спроектировать редуктор для ленточного транспортера, подобрать электродвигатель, муфту, для условий, оговоренных техническим заданием. Конструкция проектируемого редуктора состоит из чугунного литого корпуса, внутри которого размещены элементы передачи: ведущий и ведомый вал с косозубыми колесом и шестерней, а также опоры – подшипники качения, а также сопутствующие детали. Входной вал соединяется с двигателем посредством упругой втулочно-пальцевой муфты. Выходной вал посредством жестко компенсирующей муфты связан свалом звездочки цепной передачи. Редуктор работает в щадящем режиме, поскольку Ксут = 0,3. Поэтому представляется, что износ механизма в пределах срока службы будет незначительным.


2. Специальная часть

2.1 Выбор электродвигателя, кинематический и силовой расчет привода

Для выбора электродвигателя определяем КПД привода  по формуле

 [1. с.4]:

где  КПД отдельных кинематических пар (цилиндрической, зубчатой передач, подшипников). Значения КПД выбираются как средние значения из рекомендуемого диапазона [1].

Требуемую мощность электродвигателя  находят с учетом потерь, возникающих в приводе:

Диапазон возможных передаточных чисел открытой цепной передачи.

DUц=2 6

Ориентировочное значение общего передаточного числа привода


Угловая скорость вала электродвигателя

Выбираем двигатель АИР132S6 и заносим его параметры в таблицу 1.

Название

двигателя

Пары полюсов Исполнение Мощность

Число

вращений



d,мм
АИР132S6 5.5 1M1081 55 965 2.5 38

Таблица.1

Общее передаточное число привода:

Передаточное число цепной передачи

Определяем частоты вращения валов привода:


Определяем угловые скорости w валов привода

Определяем мощности на валах привода:

Определяем крутящие моменты на валах привода:


Результаты расчета сводим в табл. 2.

Сводная таблица результатов кинематического расчета привода.

№ вала

Мощность Р,

кВт

Угловая скорость ω, с-1 Частота вращения n, мин-1 Крутящий момент М, Нм
1 5.287 101.05 965  52.3
2 5.287 101.05 965 52.3
3 5.099 25.27 241.3 201.8
4 5.099 25.27 241.3 201.8
5 4.6 12.27 120 365.9

2.2 РАСЧЕТ ПЕРЕДАЧИ РЕДУКТОРА НА КОНТАКТНУЮ ВЫНОСЛИВОСТЬ

Так как в задании нет особых требований в отношении габаритов по таблице 3.3 [1, c.34] принимаем для шестерни сталь 45 улучшенную с твердостью НВ 230, для колеса – сталь 45 улучшенную с твердостью НВ 200.

Допускаемые контактные напряжения определим по формуле 3.9 [1, c.33]:

 (3.9 [1, c.33]):

где: σHlim b – предел контактной выносливости при базовом числе циклов.

По таблице 3.2 [1, c.34] предел контактной выносливости для углеродистых и легированных сталей с твердостью поверхностей зубьев менее НВ 350 и термообработкой (улучшение) находим по формуле:

σHlim b = 2.HB + 70;

КHL - коэффициент долговечности; при числе циклов нагружения больше базового, что имеет место при длительной эксплуатации редуктора, принимаем значение КHL = 1; [n] H = 1,15.

Тогда расчетные контактные напряжения

Вращающий момент на валу шестерни

М1=52,3 Н*м

Вращающий момент на валу колеса

М2=201,8 Н*м

KHb - коэффициент, учитывающий неравномерность нагрузки по ширине венца 3.1 [1, с.32] для сталей с твердостью HB<350: KHb = 1,25;

Принимаем коэффициент ширины венца по межосевому расстоянию ybа =b/aω= 0,4.

 Межосевое расстояние из условия контактной выносливости активных поверхностей зубьев

 (3.8 [1,с.26])

Принимаем u=5.

Ближайшее стандартное значение аω= 130 мм.

Нормальный модуль зацепления

mn=(0.01ч0.02) aω=(0.01ч0.02)130=1.3ч2.6

принимаем mn=2мм

Примем предварительный угол наклона зубьев β=30° и определим число зубьев шестерни и колеса

 число зубьев шестерни



Примем z1=19мм тогда z2= z1*u=19*5=95

Уточненное значение угла наклона зубьев

β=28°53`

Определим основные размеры шестерни и колеса: диаметры делительные:

Проверка:




Внешние диаметры шестерни и колеса по вершинам зубьев

ширина колеса

ширина шестерни

Определим коэффициент ширины шестерни по диаметру:

окружная скорость колес и степень точности передачи

при такой скорости следует принять 8 степень точности.

Для проверки контактных напряжений определяют коэффициент нагрузки:

где: КHb - коэффициент, учитывающий распределение нагрузки по длине зуба, при симметричным расположении колес и твердости HB≤350 [1, табл.3.8] КHb = 1,06;

КHa - коэффициент, учитывающий распределение нагрузки между зубьями, [1, табл.3.4] КHa = 1,07;

КHv - коэффициент, учитывающий динамическую нагрузку, для шевронных и косозубых колес при v £ 5 м/с, [1, табл.3.6] КHv = 1,0;

Проверяем контактные напряжения по формуле

 (3.6 [1,ст26])

Условие прочности зубьев при проверке на контактную выносливость выполняется.

Определим силы, действующие в зацеплении:

Окружная для шестерни и колеса:

Радиальная для шестерни и колеса:

Проверка зубьев на выносливость по напряжениям изгиба [1,3.31]

Формула для проверочного расчета зубьев цилиндрической прямозубой передачи на изгиб имеет вид (формула 3.31 [1, c.43]):


 ( 3.25 [1, c.38])

где: P-окружная сила действующая в зацеплении

KF – коэффициент нагрузки.

ΥF – расчетное напряжение зубьев при изгибе.

Yβ – коэффициент введен для компенсации погрешности.

KFа – коэффициент учитывающий неравномерность распределения нагрузки между зубьями.

b – ширина венца зуба колеса, b = 52 мм.

mn - окружной модуль зуба, mn = 3,57;

КF = KFβ . KFv

где: KFβ – коэффициент концентрации нагрузки, учитывающий неравномерность распределения нагрузки по длине зуба.

По таблице 3.7 [1, c.43], ГОСТ 21354-75 принимаем для консольно-расположенных относительно опор зубчатых колес, твердости поверхности колес НВ ≤ 350, значению  значение KFβ = 1,38;

KFv – коэффициент динамичности, учитывающий динамическое воздействие нагрузки. По таблице 3.8 [1, c.43], для косозубых передач и передач с круговыми зубьями, принимая во внимание то, что для конических передач следует выбирать коэффициенты на 1 степень точности больше (8-й степенью точности изготовления колес), твердости поверхности колес НВ ≤ 350 и окружной скорости  принимаем значение KFv = 1,3.

КF = 1,16 . 1,2 = 1,392

YF – коэффициент, прочности зуба по местным напряжениям в зависимости от zn. Выбираем по ГОСТ 21354-75 значения YF из стандартного ряда для шестерни и колеса [1, c.35].

Для шестерни:


Для колеса:

При этом YF1 = 3,84, YF2 = 3,60 [1, c.42].

[σ]F – предельно допускаемое напряжение при проверке зубьев на выносливость по напряжениям изгиба. По формуле

 (3.24 [1, c.36])

где: σ0Flim b – предел выносливости при отнулевом цикле изгиба. По таблице (3.9[1, c.37]) для стали 45 с термообработкой улучшением и твердостью поверхности колес НВ ≤ 350 принимаем значение σ0Flim b = 1,8 НВ.

для шестерни: σ0Flim b1 = 1,8 . 230 = 415 H/мм2;

для колеса: σ0Flim b2 = 1,8 . 200 = 360 H/мм2;

[nF] – коэффициент запаса прочности.

[nF] = [nF]' . [nF]''

где: [nF]' – коэффициент нестабильности свойств материала зубчатых колес, по таблице (3.9 [1,c.37]) для стали 40Х с термообработкой улучшением и твердостью поверхности колес НВ ≤ 350 принимаем значение [nF]' = 1,75;

[nF]'' – коэффициент способа получения заготовок зубчатого колеса [1, c.44], для поковок и штамповок [nF]'' = 1. [nF] = 1,75 . 1 = 1,75.

Найдем предельно допускаемые напряжения [σF] и отношения [σF]/YF при расчете зубьев на выносливость: для шестерни:

для колеса:

Меньшее значение отношения [σF]/YF получено для колеса, следовательно проверочный расчет проводим для зубьев колеса. Определим коэффициент Yb и KF

Условие прочности зубьев при изгибе выполнено.


2.3 ПРЕДВАРИТЕЛЬНЫЙНЫЙ РАСЧЕТ ВАЛОВ РЕДУКТОРА

Расчет валов выполняем на кручение по пониженным допускаемым напряжениям.

Крутящие моменты в поперечных сечениях валов:

Ведущего: MК1 = M1 = 52.3 . 103 Н.мм

Ведомого: MК2 = M3 = 201.8 . 103 Н.мм

Ведущий вал.

Определим диаметр выходного конца вала по формуле:

 (6.16[1, c.94])

где: [tк] – допускаемое напряжение на кручение. Для материала валов - сталь 40Х нормализованная и учитывая влияние изгиба от натяжения ремня, принимаем пониженное значение [tк] = 20 МПа.

М1=52.3Н/мм2.–вращающий момент на ведущем валу (валу шестерни), М1 =52.3 Н/мм2.

Принимаем dв1 = 30 мм, согласно стандартного ряда по ГОСТ 6636-69 [1, c.95].

Примем диаметр вала под подшипниками dп1 = 35 мм.

Ведомый вал.

Определим диаметр выходного конца ведомого вала.

Принимаем [tк] = 25 МПа.

Вращающий момент на ведомом валу (валу колеса) М2 = 135,286 кН/мм.

Диаметр выходного конца ведомого вала

Выбираем больший диаметр вала из стандартного ряда значений по ГОСТ 6636-69 [1, c.95]., dв2 = 38 мм.

Примем диаметр вала под подшипниками dп2 = 45 мм, под зубчатым колесом dк2 = 50 мм. Диаметры остальных участков валов назначаются, исходя из конструктивных соображений при компоновке редуктора.

Таблица 3.

Условное обозначение

подшипника

dп Dп Вп C C0
Размеры, мм Грузоподъемность, кН
207 35 72 17 19,7 13,6
209 45 85 19 25,5 17,8

2.4 ОПРЕДЕЛЕНИЕ КОНСТРУКТИВНЫХ РАЗМЕРОВ ЗУБЧАТОЙ ПАРЫ, КРЫШКИ И КОРПУСА РЕДУКТОРА

Способ получения заготовок зубчатых колес: ковка, объемная штамповка [1, c.230]. Материал – сталь 45 с термообработкой улучшением. Размеры зубчатых колес определяем по формулам, приведенным в таблице 8.1 [1, c.148]:

Сравнительно небольшие размеры шестерни позволяют выполнить шестерню заодно с валом.

Шестерня.

Число зубьев шестерни z1 = 19.

Длина зуба b = 34 мм.

делительный диаметр шестерни dе1 = 43.33 мм.

Средний делительный диаметр шестерни d1 = 61,11 мм.

Внешний диаметр шестерни dae1 = 47.33 мм.

Колесо.

Коническое зубчатое колесо кованое.

Число зубьев z2 = 95

Посадочный диаметр вала под колесом dк2 = 45 мм.

 Внешний делительный диаметр колеса de2 = 220.67 мм.

Средний делительный диаметр колеса d2 = 216,67 мм.

Диаметр ступицы dст » 1,6 dK2 = 1,6 . 50 = 80 мм.

Длина ступицы: lст = (1,2¸1,5) . dK2 = (1,2¸1,5) . 50 = 60¸90 мм. Окончательно принимаем lст = 60 мм.

Толщина обода d0 = (2.5¸4) × mn = (2.5¸4) . 2 = 5¸8 мм. Принимаем окончательно d0 =6 мм.

Толщина диска С2 = 0,3 × b2 = 0.3 × 52 = 15,6 мм. Окончательно принимаем значение С2 = 16 мм.

Корпусные размеры.

Материал корпуса и крышки редуктора - СЧ-15. Способ изготовления корпусных деталей – точное литье [1, c.238]. Определим конструктивные размеры корпусных и крепежных деталей редуктора по формулам, приведенным в таблицах 8.3 [1, c.157]:

Толщина стенок корпуса редуктора  δ = 0,025×a +1 = 0,025 . 130+ 1 = 4,25 мм.

Принимаем δ = 8 мм.

Толщина крышки редуктора  δ1 = 0,02×a +1 = 0,02 . 130 + 1 = 3,6 мм.

Для обеспечения жесткости и прочности конструкции принимаем окончательное значение δ1 = 8 мм.

Толщина верхнего фланца корпуса b = 1,5δ =1.5×8= 12 мм.

Толщина нижнего фланца крышки b1 = 1,5δ1 =1,5×= 12 мм.

Толщина нижнего пояса корпуса без бобышки [7, c.240], [1, c.445-446]:

p = 2,35 δ = 2,35 . 8 = 18,8 мм.

Принимаем значение p = 20 мм.

Диаметр фундаментных болтов

d1 = (0,03¸0.036)a + 12 =(0,03¸0.036)×130 + 12 =15.9¸16.68 мм. Принимаем фундаментные болты с резьбой М16.

Диаметр болтов, крепящих крышку подшипникового узла к корпусу: d2 = (0,7 ¸ 0,75) d1 =(0,7 ¸ 0,75) ×16= 11.2 ¸ 12 мм. Принимаем болты с резьбой М12.

Диаметр болтов, соединяющих крышку с корпусом: d3 = (0,5 ¸ 0,6) d1 =(0,5 ¸ 0,6) ×16= 8 ¸ 9.6 мм.

Принимаем болты с резьбой М8.

2.5 ПРОВЕРКА ДОЛГОВЕЧНОСТИ ПОДШИПНИКА

Предварительно выбираем конические однорядные роликовые подшипники легкой серии для ведущего 207 и ведомого 209 валов.

Определим реакции в подшипниках на ведущем валу.

Из предыдущих расчетов имеем Р=2414Н, Pr=872Н; из первого этапа компоновки l1=55мм, l2=55мм.

Нагрузка на валу от муфты

Вертикальной плоскости

определим опорные реакции, Н


Проверка:




строем эпюру изгибающих моментов относительно оси Y

Горизонтальная плоскость

определим опорные реакции, Н

Проверка:

б) строем эпюру изгибающих моментов относительно оси X



Суммарные реакции


Подберем подшипники по более нагруженной опоре 1

Намечаем радиальные шарикоподшипники 207 легкой серии(1, таб. П3) d=35мм; D=72мм; В=17мм; C=19,7кН;C0=13,6кН.

Эквивалентная нагрузка

 (7,5 [1,ст.117])

где X=1, V=1-т.к вращается внутреннее кольцо подшипника;

Кб=1-коэффициент безопасности для приводов ленточных конвейеров (1, таб.7.2); КТ- температурный коэффициент (1, таб.7.2).

 Расчетная долговечность

 (7.3 [1,ст.117])

Расчетная долговечность

 (7.4 [1,ст.117])

Определим реакции в подшипниках на ведущем валу

Из предыдущих расчетов имеем Р=2414Н, Pr=872Н; из первого этапа компоновки l1=55мм, l2=55мм. Нагрузка на валу от муфты  Горизонтальная плоскость

определим опорные реакции, Н




Проверка:

 строем эпюру изгибающих моментов относительно оси Y

Вертикальной плоскости

определим опорные реакции, Н

Проверка

строем эпюру изгибающих моментов относительно оси X


Суммарные реакции




Подберем подшипники по более нагруженной опоре 1 Намечаем радиальные шарикоподшипники 209 средней серии d=45мм; D=85мм; B=19мм; C=26,2кН; С0=17,8кН. Эквивалентная нагрузка

                (7,5 [1,ст.117])

где V=1-т.к вращается внутреннее кольцо подшипника; Кб=1-коэффициент безопасности для приводов ленточных конвейеров таб.9.19 (1.с.125); КТ- температурный коэффициент таб.9.20 (1.с.126).



 Расчетная долговечность/1, формула 9.1/

Расчетная долговечность


 Для зубчатых редукторов ресурс работы подшипников может превышать от36 тыс.ч. до 10 тыс.ч. подшипник ведомого вала 207 , а подшипник ведомого 209

2.6 Подбор и расчет шпонок

Для соединения валов деталями передающими вращение применяют главным образом призматические шпонки стали 45 стали 6. Принимаем при проектировании шпонки призматические со скругленными торцами. Размеры сечений шпонок, пазов и длины шпонок берем по СТЭВ 189-75

 определяем напряжение смятия и условие прочности:

 (6.22 [1, с.102])

где: М – вращающий момент на валу, Н·мм;

d – диаметр вала в месте установки шпонки, мм;

h – высота шпонки, мм;

l – длина шпонки, мм;

b – ширина шпонки, мм;

t1 – глубина паза вала, мм;

[sсм] – допускаемое напряжение смятия, при стальной ступице (100¸200) Н/мм2, при чугунной ступице (50¸70) Н/мм2.

Ведущий вал:

Диаметр вала dв1 = 38 мм, М1 = 52,3 Н.мм,

Шестерню выполняем за одно целое с валом

Рассчитываем шпонку под полумуфту

По таблице 6.9 [1. c.103] выбираем сечение и длину шпонки b x h x l = 10х8х50 мм, глубина паза t1 = 5 мм. При длине ступицы полумуфты МУВП 58 мм.


Условие прочности выполняется.

Ведомый вал:

Рассчитываем шпонку под полумуфту

Диаметр вала dв2 = 45 мм, М2 = 201,8 Н.мм,

По таблице 6.9 [1. c.103] выбираем сечение и длину шпонки b x h x l = 10х8х74 мм, глубина паза t1 = 5 мм, t2 =3.3 мм. При длине ступицы полумуфты МУВП 82 мм.

Условие прочности выполняется.

Шпонки под зубчатое колесо

Диаметр вала dК2 = 50 мм, М2 = 201,8 Н.мм,

По таблице 6.9 [1. c.103] выбираем сечение и длину шпонки b x h x l = 14х9х50 мм, глубина паза t1 = 5,5 мм, глубина паза на колесе t2 = 3,8 мм. При длине ступицы полумуфты МУВП 60 мм.

Условие прочности выполняется.

2.7 УТОЧНЁННЫЙ РАСЧЁТ ВАЛОВ

Уточнённый расчёт состоит в определении коэффициентов запаса прочности S для опасных сечений и в сравнении их с допускаемым значением  Прочность соблюдена при n > .

 Ведущий вал.

 По сколько при конструировании диаметры вала шестерни были увеличены по сравнению с расчитаными для соединения её муфтой с валом электродвигателя, по этому уточненный расчет вала производить нет смысла.

Ведомый вал.

Материал вала сталь 45 термическая обработка – нормализация.

Диаметр заготовки до 70мм среднее значение

Предел выносливости при симметричном цикле изгиба

Предел выносливости при симметричном цикле касательных напряжений

Сечение А-А. Концентрация напряжения обусловлена наличием шпоночной канавки /1, таб.8.5/:, , /1, таб.8.8/; /1, стр.163 и 166/.

Изгибающий момент в горизонтальной плоскости

Изгибающий момент в вертикальной плоскости

Суммарный изгиб моментов в сечении А-А

Момент сопротивления изгибу сечения нетто при d=50мм, b=16, t1=10


Момент сопротивления кручению сечения нетто

Амплитуда и среднее напряжение цикла касательных напряжений

Амплитуда нормальных напряжений изгиба

Коэффициент запаса прочности по нормальным напряжениям


Коэффициент запаса прочности по касательным напряжениям

Результирующий коэффициент запаса прочности для сечения А-А

Сечение К-К. Концентрация напряжения обусловлена посадкой подшипника с гарантированным натягиванием /, , [1, таб.8.8]; [1, стр.163 и 166]

Изгибающий момент

Осевой момент сопротивления при d=45мм.

Полярный момент сопротивления


Амплитуда и среднее напряжение цикла касательных напряжений

Амплитуда нормальных напряжений изгиба

Коэффициент запаса прочности по нормальным напряжениям

Коэффициент запаса прочности по касательным напряжениям

Результирующий коэффициент запаса прочности для сечения К-К


Сечение Л-Л. Это сечение при передачи вращающего момента от ведомого вала через муфту.

Концентрация напряжения обусловлена переходом от ш 45мм к ш38мм /1, таб.8.5/:, , /1, таб.8.8/; /1, стр.163 и 166/.

Внутренние силовые факторы те же, что и для сечения К-К

Осевой момент сопротивления сечения при d=38мм.

Полярный момент сопротивления

Амплитуда и среднее напряжение цикла касательных напряжений

Амплитуда нормальных напряжений изгиба


Коэффициент запаса прочности

Результирующий коэффициент запаса прочности для сечения Л-Л

Сечение Б-Б. Концентрация напряжения обусловлена наличием шпоночной канавки /1, таб.8.5/:, , /1, таб.8.8/; /1, стр.163 и 166/.

Изгибающий момент


Момент сопротивления изгибу сечения нетто при d=38мм, b=10мм, t1=5мм

Момент сопротивления кручению сечения нетто

Амплитуда и среднее напряжение цикла касательных напряжений

Амплитуда нормальных напряжений изгиба

Коэффициент запаса прочности


Коэффициент запаса прочности

Результирующий коэффициент запаса прочности для сечения Б-Б

Результаты поверки сводим в таблицу:

Таблица 4.

Сечение А-А К-К Л-Л Б-Б
Коэффициент запаса S 9.39 5,05 2.9 3.18

2.8 Подборка и расчет муфт

Муфты выбираем по расчетному моменту и диаметру вала по формуле

 (9.1[1,с.170])

где К- коэффициент, учитывающий эксплуатационные условия, его значение определим по таблице (9.3[7,с.172]) К=1.25

Мном – вращающий момент на валу, Н . м

[M]- допустимый момент для муфты, Н . м

Ведущий вал:

М1 =52.3 Н . м d1 =38 мм

Принимаем муфту втулочно-пальцевую (МУВП) по ГОСТ 21424-75 для которой [M]=250 H×м

Выбираем муфту МУВП 250

n=4000 об/мин

lцикл =58 мм-длинна полумуфты

lВТ =28 мм- длинна упругой муфты

Z=6- число пальцев

d0 =28 мм- диаметр упругой втулки

L=121 мм- диаметр муфты Д= 140 мм- диаметр муфты Д0 =105 мм- диаметр расположения пальцев С=(3…5)мм- зазор между полумуфтами dп =14мм- диаметр пальца.

Упругие элементы муфты проверяем по напряжениям смятия в предложении равномерного распределения нагрузки между пальцами по формуле

где [s]см=2 Н/мм2 , допускаемое напряжение смятия.

Пальцы муфты, изготовлены из стали 45 ГОСТ 2050-74 рассчитывают на изгиб по формуле


где [s]u – допускаемое напряжение изгиба Н/мм2 определяется по формуле

где sm – предел текучести материала пальцев Н/мм2 по таблице 3.3(1,с.28)sm =440 Н/мм2 тогда

Условие прочности выполнено.

Ведомый вал:

М2 =52.3 Н . м d2 =38мм

Где [M]=500H×м

n=4000об/мин

lцикл =82мм-длинна полумуфты

dп =14мм- диаметр пальца

lВТ =28мм- длинна упругой муфты

Z=8- число пальцев

d0 =28мм- диаметр упругой втулки

L=169мм- диаметр муфты

Д= 170мм- диаметр муфты

Д0 =130мм

С=(3…5)мм- зазор между полумуфтами

Проверяем упругую муфту по напряжениям смятия


Пальцы муфты, изготовлены из стали 45 ГОСТ 2050-74 рассчитывают на изгиб

Условие прочности выполнено.

2.9 ВЫБОР СОРТА МАСЛА

Смазывание зубчатого зацепления производится погружением зубчатого колеса в масло, заливаемое внутрь корпуса до уровня, обеспечивающего погружение колеса примерно на 10мм. Определим объем масляной ванны,  исходя из расчета 0,25 дм3 масла на 1 кВт передаваемой мощности:

Ртр × 0,25,

где: Ртр – требуемая мощность электродвигателя .

По таблице 8.8 [1, c.164] определяем вязкость масла в зависимости от контактного напряжения и окружной скорости.

При средней окружной скорости v = 2,19 м/с < 5м/с принимаем кинематическую вязкость масла равной n = 118 cCт.

По таблице 8.10 [1, c.165] выбираем в зависимости от вязкости масло индустриальное И-100А по ГОСТ 20799–75.

Уровень масла контролируется при работе редуктора закрытым жезловым. Подшипники смазываем пластичной смазкой, которую закладывают в подшипниковые камеры при сборке. Периодически смазку пополняют шприцем через пресс-масленки. Сорт смазки УТМ 7.15 [1, c.132].

2.10 СБОРКА РЕДУКТОРА

Перед сборкой внутреннюю полость корпуса редуктора тщательно очищают и покрывают маслостойкой краской.

Сборку производят в соответствии со сборочным чертежом редуктора, начиная с узлов валов:

- на ведущий вал насаживают мазеудерживающие кольца и шарикоподшипники, предварительно нагретые в масле до 80-100° С;

- в ведомый вал закладывают шпонку и напрессовывают зубчатое колесо до упора в бурт вала; затем надевают распорную втулку, мазеудерживающие кольца и устанавливают шарикоподшипники, предварительно нагретые в масле.

Собранные валы укладывают в корпус редуктора и надевают крышку корпуса, покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком. Для центровки устанавливают крышку на корпус с помощью двух конических штифтов; затягивают болты, крепящие крышку к корпусу.  После этого на ведомый вал надевают распорное кольцо; в подшипниковые камеры закладывают пластичную смазку; ставят крышки подшипников . Перед постановкой сквозных крышек в протоки закладывают солидол. Проверяют проворачиванием валов отсутствие заклинивания подшипников (валы должны проворачиваться от руки) и закрепляют крышки винтами.  Затем ввёртывают пробку маслоспускного отверстия с прокладкой и жезловый маслоуказатель.

Заливают в корпус масло и закрывают смотровое отверстие крышкой с прокладкой из технического картона; закрепляют крышку болтами.

Собранный редуктор обкатывают и подвергают испытанию на стенде по программе, устанавливаемой техническими условиями.


Литература

1. Чернавский С.А., Боков К.Н., Чернин И.М. и др., Курсовое проектирование деталей машин: Учеб. Пособие для техникумов – М.: Машиностроение, 1979. -351 с.

2. Шейнблит А.Е. Курсовое проектирование деталей машин: Учеб. пособие:– М.: Высшая шк., 1991.-432 с.

3. Куклин Н.Г., Детали машин. Учебник для учащихся машиностроительных техникумов. М.: Высшая школа,1973. -384 с.

4. Дунаев П.Ф., Курсовое проектирование деталей машин: :– М.: Высшая шк., 1984.-255 с.


© 2010
